你有没有想过，如何组装一台工业CT？组装一台工业CT是不是很难？

或许，有朋友认为CT这么高精度，还有辐射的高端装备，是不可能随随便便就能组装的。其实并非如此，如果零件够了，我们完全可以自己组装一台工业CT，下面，泰琛测试的硬件工程师就带你走近工业CT的组装场地。

首先，我们要把一台复杂的工业CT理解为几个系统，一般在正式组装工业CT之前，我们要准备以下几个系统：

1、首先我们要准备好对应的射线源，工业CT常用的射线源有X射线机和直线加速器。X射线机的峰值能量范围从数十到1兆伏以内，且射线能量和强度都是可调的。高能的射线源有直线加速器，这个射线能量一般不可调，常用的峰值射线能量范围在1一16 MeV。其共同优点是切断电源以后就不再产生射线，工业CT最常用的还是X射线源，尤其焦点射线源，虽然穿透效果不是最好，但是因为精度较高，可以做到微米量级，所以更适合使用。

2、我们要找到合适的平板探测器。目前常用的探测器主要有高分辨CMOS半导体芯片、平板探测器和闪烁探测器三种类型。半导体芯片具有最小的像素尺寸和最大的探测单元数，像素尺寸可小到10 μm左右。平板探测器通常用表面覆盖数百微米的闪烁晶体(如CsI)的非晶态硅或非晶态硒做成，像素尺寸约127 μm，其图像质量接近于胶片照相。闪烁探测器的优点是探测效率高，尤其在高能条件下，它可以达到16 ~ 20 bit的动态范围，且读出速度在微秒量级。其主要缺点是像素尺寸较大，其相邻间隔(节距)一般≥0. 1 mm。目前常用的探测事尺寸是4343探测器，这个尺寸可以保证比较快的扫描效果。

3、我们要选择合适的机械运动系统，或者叫样品扫描系统。工业CT扫描样品时，我们会将样品放在射线源和探测器之间的置物台，这个置物台需要有强大的机械运动系统控制。所谓的样品扫描系统从本质上说是一个位置数据采集系统。工业CT常用的扫描方式是平移一旋转((TR)方式和只旋转(RO)方式两种。RO扫描方式射线利用效率较高，成像速度较快。但TR扫描方式的伪像水平远低于RO扫描方式，且可以根据样品大小方便地改变扫描参数(采样数据密度和扫描范围)。特别是检测大尺寸样品时其优越性更加明显，源探测器距离可以较小，以提高信号幅度等。

如果为了获得更灵活的扫描方式，我们还需要把射线源和探测器也安装到合适的机械运动系统上，让射线源、探测器，置物台均能高精度的向任何方向移动。

4、我们需要一个强大的计算机数据处理系统来使得上述硬件高效运转，下面有请程序员和工程师团队出马，我们需要写代码了。泰琛程序员和工程师夜以继日的配合，我们写出了一行行优秀的代码将上述硬件系统完美的配合起来，换句话说，计算机数据处理系统要完成的基本工作是采集数据过程的扫描控制、CT图像的重建和CT图像的观测、分析和管理。计算机软件无疑是CT的核心技术，对于CT的性能有重大影响。计算机软件尤其是图像重建技术和图像处理技术包含一些内容十分广阔的主题。需要指出的是数据采集完成以后，软件的“活动舞台”也已经确定，CT图像的质量已经基本确定，不良的计算机软件只会降低CT本来可以达到的图像质量，而良好的计算机软件的作用仅仅是尽可能充分利用已有信息，得到尽可能好的结果。所以泰琛的程序员和工程师任务可不轻。

5、别忘了重要的辅助系统，比如辅助电源和安全系统。为了保证工业CT测试的稳定，我们要自带可以独立使用市电的电源系统，专业的供电系统可以保证稳定的电压供应。对于大家关注最多的辐射防护也是重中之重，毕竟CT是需要工程师在实验室操作的，如何把辐射将为极低值，并保证任何时候都不会泄漏辐射，是辐射防护系统的最重要任务。辐射安全系统需要考虑两类安全防护问题:一类是对操作人员的，特别要注意对泄漏或散射X射线的防护；另一类是对那些精密电子设备的防护，如晶体管类集成电路等一般都经受不起很大剂量的照射。

好了，有了上述五个系统，我们就可以组装一台工业CT了，是不是很简单呢？这五个系统，就像榫卯结构一样，环环相扣，互相配合，把一台工业CT的效果发挥到最好。

由此也看得出来，工业CT的原理并不复杂，但是由于工业CT是一个集合系统，如何将优秀的子模块组合成为一个强大的工业CT设备，则需要专业的工程师的经验积累，这才是最核心的技术。

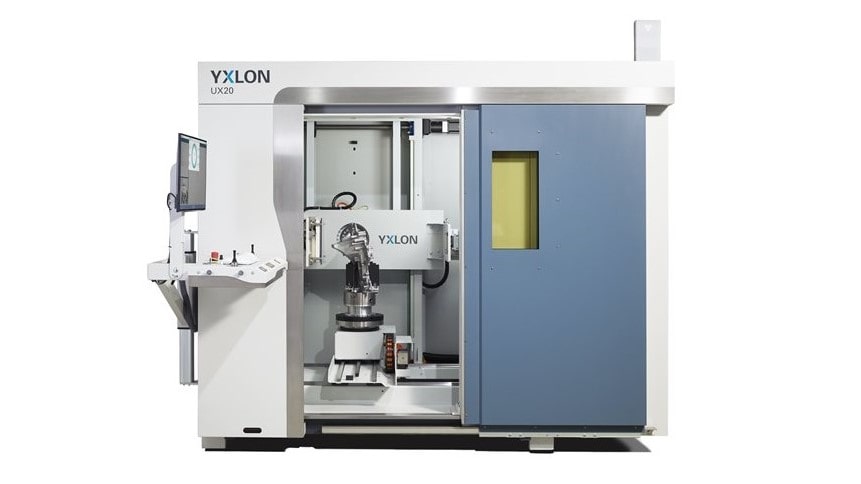

泰琛测试引入了多台德国YXLON工业CT设备，YXLON公司位于德国汉堡，历史悠久，公司发展可追溯至X射线发现者伦琴和穆勒于1896年在汉堡吹制第一根X射线管。

YXLON母公司具有在真空技术、高压工程和材料科学的核心竞争优势，拥有X射线管，真空电容器，射频电源及射频匹配器等核心产品。在世界上处于遥遥领先的地位。而泰琛测试在与他们合作中也将德国优秀的工业CT技术推广到中国的智能制造之中，我们工程师和德国科研团队一起，努力在工业CT设备方面做更多的尝试，相信在不远的将来，工业CT的应用前景将更加广泛为中国实体经济发展贡献自己的力量。

泰琛测试专注于为客户提供 工业CT扫描、工业CT检测、无损检测、3D扫描、孔隙率检测、X-Ray检测、失效分析 等专业技术服务以及认证、培训、咨询及设备代理一站式服务。
